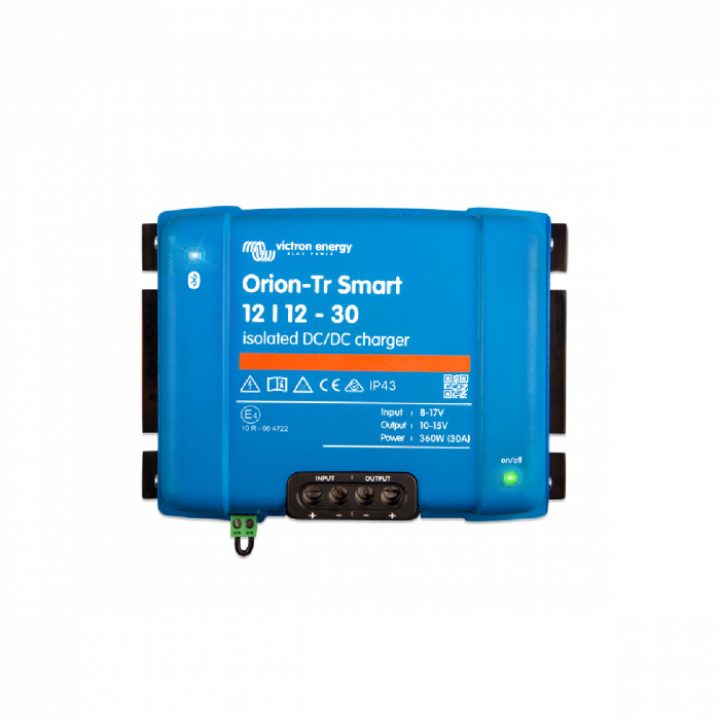

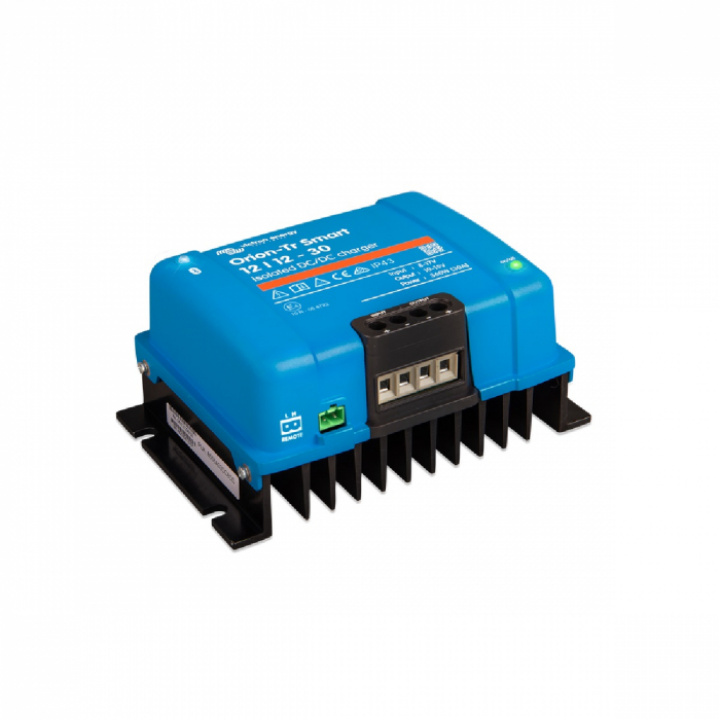

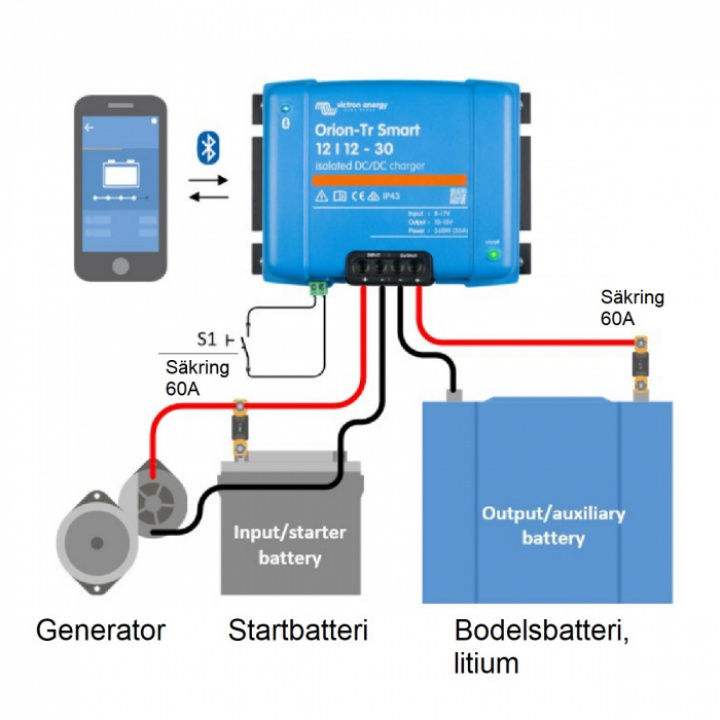

Denna DC-DC-laddare monterar du mellan generatorn och det nya bodelsbatteriet.
Rekommenderas alltid till fordon med en smart generator (Euro 5-, 6-motorer). DC-DC-laddaren "lurar" generatorn att ge full spänning och kan på så sätt ladda litiumbatteriet fullt, med perfekt spänning.
Inbyggda avkänningen för motorfrånkoppling som stoppar laddaren när motorn inte är igång, förhindrar på så sätt att startbatteriet urladdas.

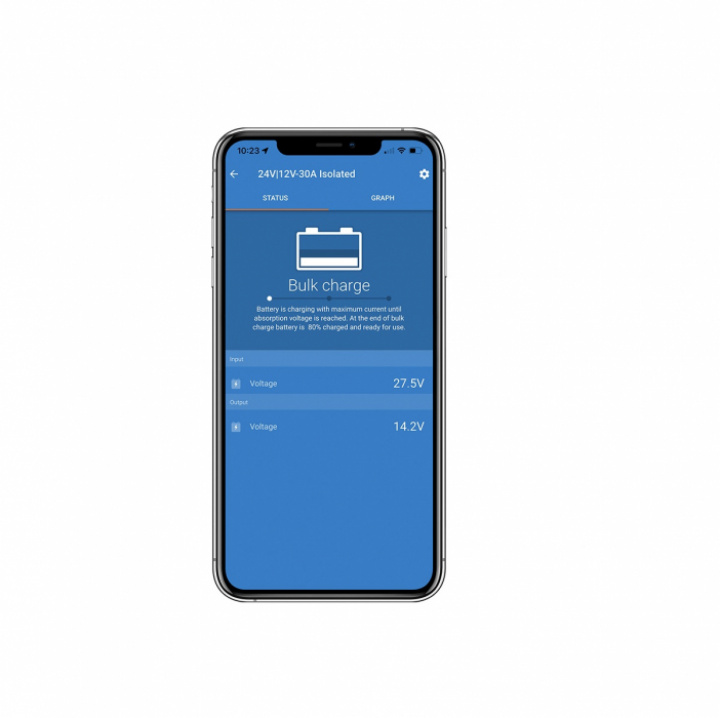

Laddaren och laddningen kan övervakas och programmeras via Bluetooth.
Kan vid behov fjärrstyras via en fjärrbrytare för av/på-funktion.
Laddaren kan användas i 12V - eller 24V-system och är lämplig för både blysyra, AGM , GEL och litiumbatterier.
Lämplig för höga temperaturer upp till 55 °C med en total nominell effekt upp till 40 °C.
| Minsta kabelarea | ||||||
| Spänningsgrad (ingång eller utgång) | Extern säkring för batteriskydd | 0,5 m | 1 m | 2 m | 5 m | 10m |
| 12V | 60A | 6mm2 | 10mm2 | 10mm2 | 16mm2 | 16mm2 |
Specifikationer
Spänningsintervall, ingång (1) 10-17 V
Underspänning avstängning 7 V
Underspänning omstart 7,5 V
Nominell utgångsspänning 12,2 V
Justeringsintervall för utgångsspänning 10-15 V
Utgångsspänning tolerans +/- 0,2 V
Utgångsbrus 2 mV rms
Kont. utgångsström vid nominell utgångsspänning och 40 °C 30 A
Maximal utgångsström (10 s) vid nominell utgångsspänning minus 20% 40 A
Utgångsström vid kortslutning 60 A
Kont. utgångsström vid 25 ºC 430 W
Kont. utgångsström vid 40 ºC 360 W
Verkningsgrad 87 %
Ingen belastningsingång belastningsström <80 mA
Ström i viloläge < 1 mA
Kan användas som strömkälla Ja, utgångsspänningen kan ställas in med Bluetooth
Galvanisk isolering 200 VDC mellan ingång, utgång och hölje
Driftstemperaturintervall -20 till +55 °C (minskad effekt 3 % per °C över 40 °C)
Luftfuktighet Max 95 % icke-kondenserande
DC-anslutning Skruvterminaler
Maximalt kabeltvärsnitt 16 mm² (AWG6)
Vikt 1,8 kg
Dimensioner h x b x d 130 x 186 x 80 mm
Skyddsklass IP43 (elektroniska komponenter), IP22 (anslutningsyta)
Standarder: Säkerhet EN 60950
Emission / Immunitet EN 61000-6-3, EN 55014-1 / EN 61000-6-2, EN 61000-6-1, EN 55014-2
Motorfordonsdirektiv ECE R10-5
1. Om den ställs in till nominell eller lägre kommer utgångsspänningen att förbli stabil inom den inställda intervallen för ingångsspänning (buck-boost-funktion).
Om utgångsspänningen ställs in högre än nominellt, med en viss procent, ökar den lägsta ingångsspänningen vid vilken utgångsspänningen förblir stabil (inte sjunker) med samma
procent.
Obs 1: Appen VictronConnect visar inte in- eller utgående ström.
Obs 2: Orion-Tr Smart är inte utrustad med en VE.Direct-port
